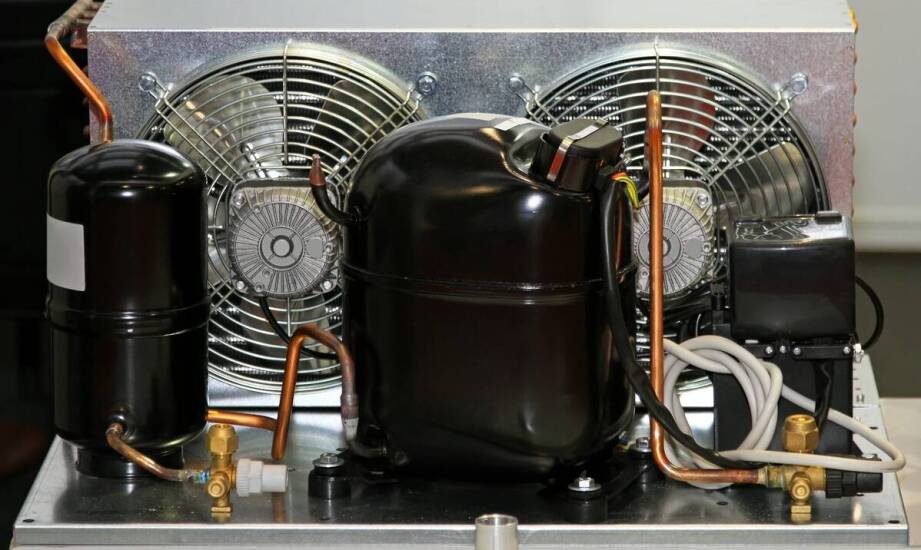

Skraplacz chłodniczy – zastosowanie i zasada działania w instalacjach

Skraplacz chłodniczy odpowiada za odprowadzenie ciepła z układu i skroplenie czynnika z fazy gazowej do ciekłej – bez niego cykl chłodniczy nie zadziała. To właśnie w skraplaczu gorący, sprężony gaz oddaje energię do otoczenia, stabilizując pracę całej instalacji i obniżając koszty eksploatacji. Poniżej wyjaśniam, jak działa skraplacz, gdzie się go stosuje, jakie są jego rodzaje oraz o co zadbać przy doborze i eksploatacji.

Przeczytaj również: Zastosowanie i rola przemysłowej oczyszczalni ścieków

Rola skraplacza w cyklu chłodniczym

W klasycznym obiegu chłodniczym (sprężarka – skraplacz – zawór rozprężny – parownik) skraplacz przyjmuje sprężony, gorący czynnik w fazie gazowej i zamienia go w ciecz o odpowiedniej temperaturze i ciśnieniu. Dzięki temu medium może bezpiecznie przejść przez zawór rozprężny i efektywnie odebrać ciepło w parowniku.

Przeczytaj również: Jakie są rodzaje parapetów wewnętrznych?

Proces skraplania przebiega izobarycznie po stronie czynnika i polega na intensywnym oddawaniu ciepła jawnego i utajonego do medium chłodzącego (powietrza lub wody). Efektywność tego etapu bezpośrednio wpływa na pobór mocy sprężarki, temperaturę skraplania i całkowity współczynnik wydajności (COP/EER).

Przeczytaj również: Oświetlenie na stanowisku pracy a przepisy BHP

Zasada działania – krok po kroku

1) Sprężarka tłoczy przegrzany gaz do skraplacza. 2) W skraplaczu zachodzi wymiana ciepła: gorący czynnik oddaje energię do chłodniejszego medium. 3) Gaz osiąga temperaturę nasycenia i rozpoczyna się właściwe skraplanie – przemiana fazowa przy niemal stałym ciśnieniu. 4) Na wylocie otrzymujemy ciekły czynnik, często z niewielkim dochłodzeniem, co zapobiega tworzeniu pęcherzyków przed zaworem rozprężnym.

Kluczowym parametrem jest różnica temperatur między czynnikiem a medium chłodzącym (tzw. approach). Im niższy opór przepływu po obu stronach wymiennika i im lepsza powierzchnia wymiany, tym wyższa sprawność i niższa temperatura skraplania.

Zastosowania w klimatyzacji, chłodnictwie i przemyśle

Skraplacze pracują w systemach klimatyzacji komfortu (split, VRF), agregatach wody lodowej, ladach i komorach chłodniczych, instalacjach logistycznych i w procesach technologicznych, gdzie nieprzerwane odprowadzanie ciepła determinuję jakość produkcji. W układach komercyjnych i przemysłowych stosuje się większe wymienniki, często w konfiguracjach wielowentylatorowych lub z obiegiem wodnym.

Ze względu na konieczność sprawnego odprowadzania ciepła skraplacze zwykle montuje się na zewnątrz, zapewniając swobodny dopływ powietrza, brak recyrkulacji oraz ochronę przed przesłanianiem strugi (parapety, ekrany, roślinność). Nieprawidłowa lokalizacja podnosi temperaturę skraplania, obniża wydajność i zwiększa koszty energii.

Rodzaje skraplaczy i ich charakterystyka

Skraplacze powietrzne odprowadzają ciepło bezpośrednio do powietrza. Są najpopularniejsze w klimatyzacji i chłodnictwie komercyjnym. Atuty: prostota, brak zużycia wody, łatwy montaż. Wyzwania: spadek wydajności przy wysokiej temperaturze otoczenia i konieczność regularnego czyszczenia lamel.

Skraplacze wodne przekazują ciepło do obiegu wodnego (chłodnia kominowa, dry cooler). Zapewniają stabilniejszą temperaturę skraplania i wysoką efektywność przy dużych mocach. Wymagają jednak układu wody chłodzącej i kontroli jakości wody (kamień, korozja, biofilm).

Skraplacze wyparne łączą zalety powietrznych i wodnych, wykorzystując efekt parowania do osiągnięcia niższych temperatur zbliżenia. Pozwalają znacząco ograniczyć zużycie energii sprężarki w klimatach suchych, ale wymagają kontroli gospodarki wodnej i uzdatniania.

Projektowanie i dobór – na co zwrócić uwagę

Dobierając skraplacz, określ precyzyjnie obciążenie cieplne, typ i parametry czynnika (np. R410A, R32, CO2, glikol w obiegu wtórnym), zakładaną temperaturę skraplania oraz warunki pracy (T otoczenia, wysokość n.p.m.). Zwróć uwagę na spadki ciśnień, poziom hałasu, możliwy tryb nocny, klasę korozyjną środowiska i dostęp serwisowy.

W praktyce używa się wymienników o zoptymalizowanej geometrii rurek i lamel, z wentylatorami EC i modulacją obrotów. W aplikacjach o ograniczonej przestrzeni dobrze sprawdzają się lutowane wymienniki płytowe, a w układach o dużych mocach – moduły z możliwością kaskadowania. W przypadku instalacji B2B warto skorzystać z profesjonalnego doboru, aby uniknąć przewymiarowania lub pracy przy zbyt wysokim ciśnieniu skraplania.

Automatyka i bezpieczeństwo pracy

Nowoczesne skraplacze współpracują z czujnikami ciśnienia i temperatury, presostatami wysokiego i niskiego ciśnienia, regulatorami obrotów wentylatorów oraz algorytmami utrzymującymi docelową temperaturę skraplania. Automatyka zapobiega przegrzewaniu, rejestruje alarmy i ułatwia diagnostykę zdalną.

Istotne są również zabezpieczenia przed zbyt niską temperaturą otoczenia (kontrola kondensacji zimą), a w układach wodnych – ochrona przed zamarzaniem i kawitacją. Dzięki temu instalacja zachowuje stabilną sprawność przez cały rok.

Eksploatacja: czystość, wentylacja, sprawność

Brudne lamele, zablokowany przepływ powietrza lub osady po stronie wodnej powodują wzrost temperatury skraplania i szybki skok zużycia energii. Regularne czyszczenie, kontrola łożysk wentylatorów, inspekcja połączeń, a w wymiennikach wodnych – uzdatnianie i filtracja, znacząco obniżają ryzyko awarii.

Utrzymuj niezaburzoną cyrkulację: unikaj montażu w niszach, zapewnij dystans od ścian i brak recyrkulacji gorącego powietrza. Warto monitorować różnicę temperatur i ciśnienie skraplania – odchylenia to najczęściej pierwszy sygnał zabrudzenia lub niedostatku przepływu.

Praktyczne przykłady zastosowań

• Klimatyzacja biurowa: skraplacz powietrzny na dachu, sterowanie EC, tryb nocny – stabilny EER w upałach.
• Chłodnictwo marketów: modułowe skraplacze powietrzne z sekcją adiabatyczną – redukcja temperatury skraplania w godzinach szczytu.
• Przemysł spożywczy: skraplacz wodny z dry coolerem – stałe parametry przy wysokiej mocy i niższy hałas.
• Centrum danych: skraplacz wyparny – wysoki COP przez większość roku, integracja z free-coolingiem pośrednim.

Jak wybrać partnera do doboru i serwisu

W projektach B2B liczą się kompetencje w doborze wymienników ciepła, krótkie terminy i wsparcie serwisowe. Dystrybutorzy z zapleczem inżynierskim analizują warunki brzegowe, rekomendują typ skraplacza, przygotowują warianty kosztowe oraz proponują automatykę utrzymującą optymalną kondensację. Warto korzystać z rozwiązań renomowanych producentów i dokumentacji potwierdzającej parametry.

Jeśli potrzebujesz konsultacji lub doboru, sprawdź ofertę: Skraplacz chłodniczy – znajdziesz tam rozwiązania dopasowane do zastosowań komercyjnych i przemysłowych oraz wsparcie w zakresie serwisu wymienników ciepła.

Najczęstsze pytania i szybkie odpowiedzi

• Jak rozpoznać niedomaganie skraplacza? Wzrost ciśnienia skraplania, częstsze wyłączenia presostatu HP, głośniejsza praca wentylatorów, wyższa temperatura tłoczenia.
• Powietrzny czy wodny? Powietrzny jest prostszy i bezobsługowy; wodny zapewnia stabilniejsze parametry przy dużych mocach lub wysokiej temperaturze otoczenia.
• Co daje dochłodzenie cieczy? Zwiększa pewność ciekłego dopływu do zaworu rozprężnego i poprawia wydajność parownika.
• Czy lokalizacja ma znaczenie? Tak – zła wentylacja lub recyrkulacja podnoszą temperaturę skraplania i rachunki za energię.

Kluczowe wnioski dla projektantów i użytkowników

Skraplacz to kluczowy komponent determinujący sprawność układu: jego stan techniczny, dobór i lokalizacja decydują o COP, niezawodności i kosztach. Wybierając odpowiedni typ (powietrzny, wodny, wyparny), stosując właściwą automatykę i dbając o czystość powierzchni wymiany, utrzymasz stabilną temperaturę skraplania i przedłużysz żywotność sprężarki. W efekcie instalacja pracuje ciszej, taniej i bez przestojów.
